В августе 2021 года завершился масштабный проект для АО НК "КазМунайГаз". Так, наши специалисты воссоздали полноразмерную 3D-модель Павлодарского и Атырауского нефтехимических заводов. Перед началом моделирования было проведено лазерное сканирование объектов.
⠀
Первый этап работ по сканированию завода состоял из двух частей:
- подготовка к работе и задание единой системы координат
- лазерное сканирование элементов объекта
⠀
Съемка проводилась при помощи двух видов лазерных сканеров: Leica RTC360 и Leica ScanStation P40. В ходе сканирования оборудование устанавливалось так, чтобы максимально охватить территорию предприятия.
⠀
Работа осложнялась тем фактором, что печи и другое оборудование не выводили из работы на время сканирования. Несмотря на вибрации, шум и высокую температуру трубопроводов работы по лазерному сканированию нефтехимического производства были качественно выполнены. Это доказывает надёжность оборудования и правильность выбора метода сканирования.
⠀

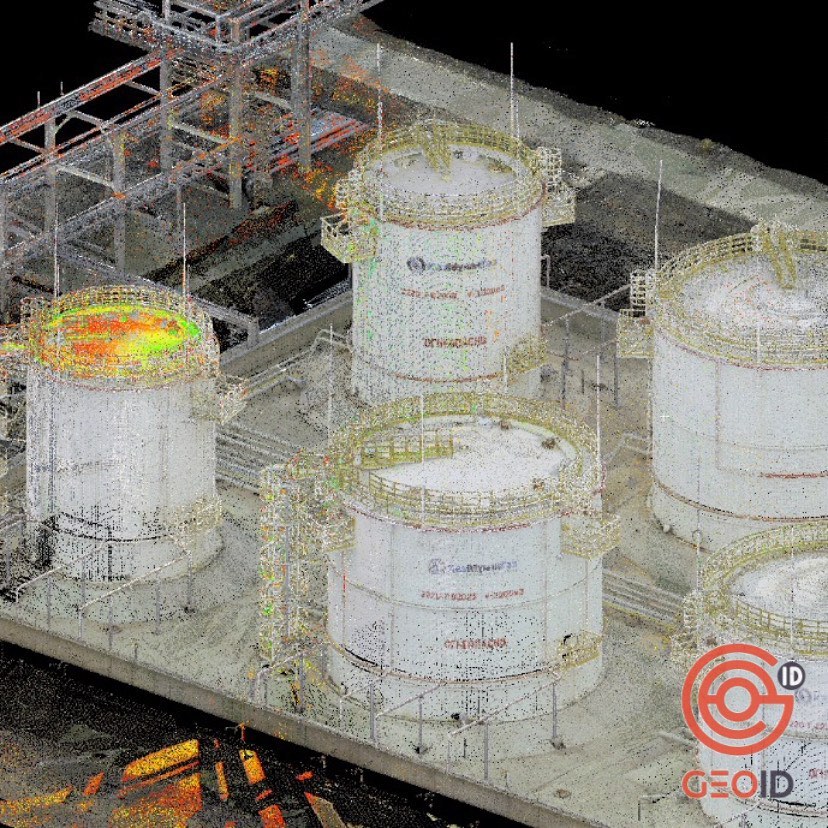

Лазерную съемку провели по всей территории предприятия, включая действующие установки, цеховые помещения, здания насосных, находящиеся как над поверхностью земли, так и под ней, а также подземные коммуникации.
⠀

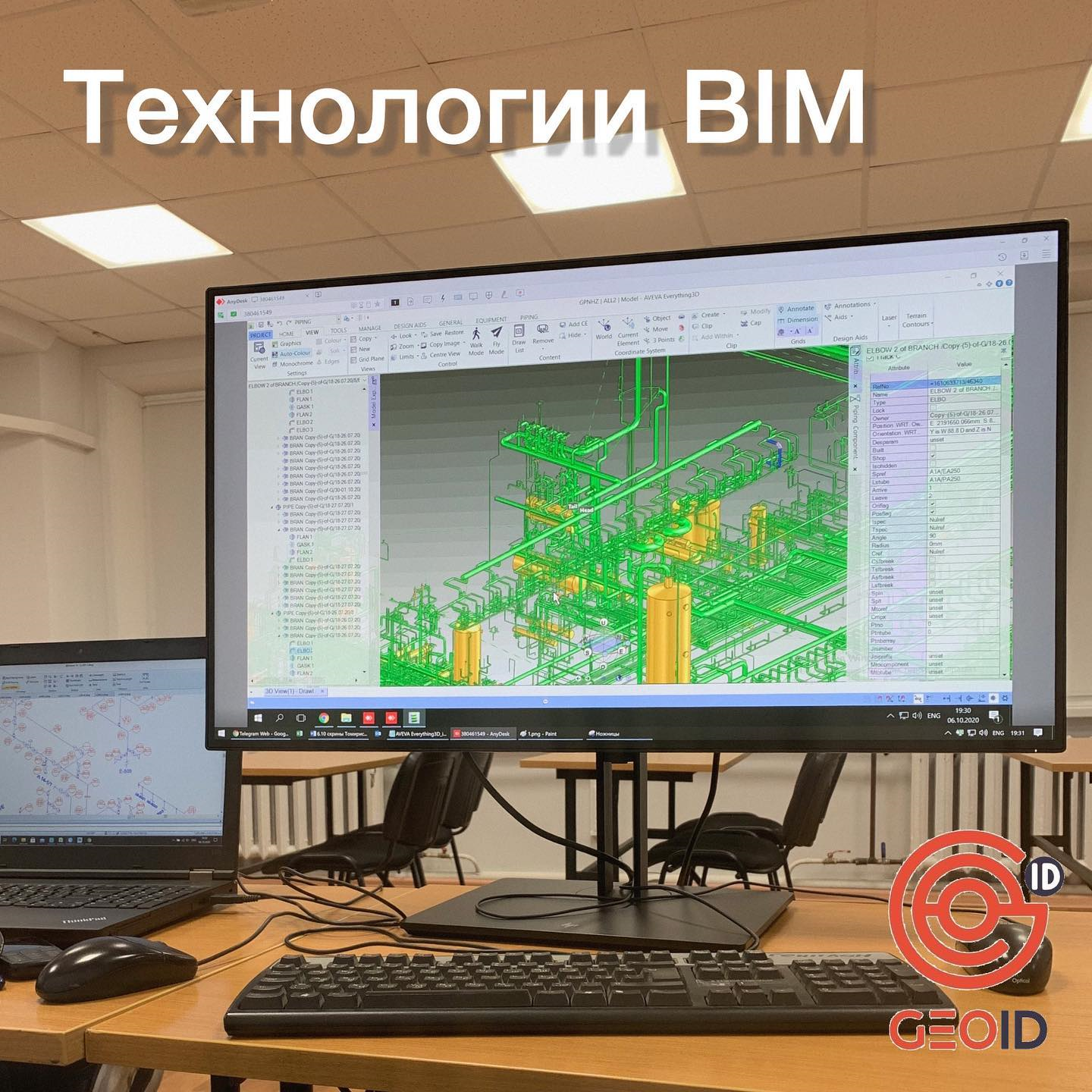

Сшивка сканов осуществлялась в программной среде Leica Cyclone. ПО Cyclone предоставляет широкий набор средств для различных вариантов обработки трехмерных данных лазерного сканирования. Как до, так и после сшивания сканов можно произвести очистку облака точек от посторонних шумов. Наличие полуавтоматических инструментов моделирования позволяют моментально встраивать геометрические элементы в облака точек.
